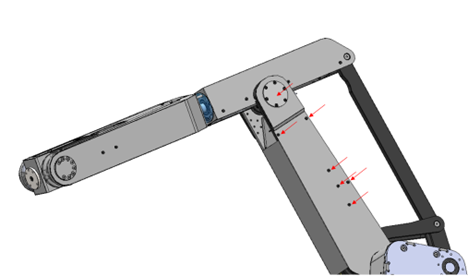

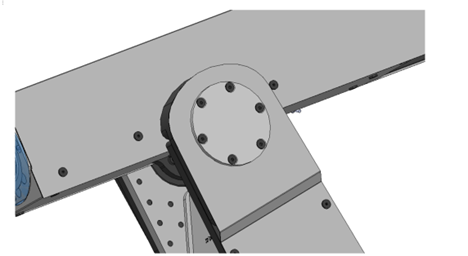

- Entfernen Sie alle Schrauben der Lagerabdeckung und nehmen Sie den Deckel ab.

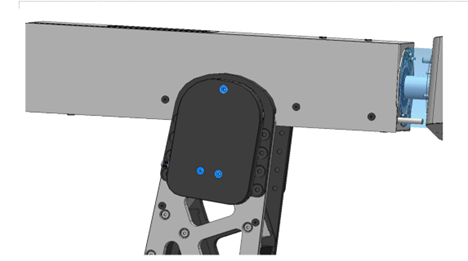

- Lösen Sie alle Schrauben der Schwenkarmverkleidung und nehmen Sie die Verkleidung vorsichtig ab.
- Lösen Sie die Steckverbindung der Bus- und Encoder-Leitung.
- Entfernen Sie das Gehäuse des Encoder 3 durch Lösen der Senkkopfschrauben.

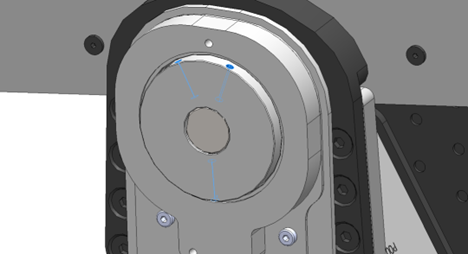

- Lösen Sie die Madenschrauben mit einem 1,5mm Innensechskantschlüssel (Vorsicht vor Runddrehen der Schrauben).

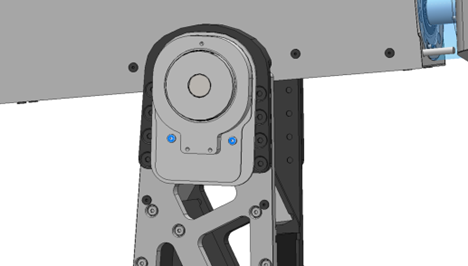

- Lösen Sie die Befestigungsschrauben des Encoders und ziehen Sie ihn vorsichtig ab.

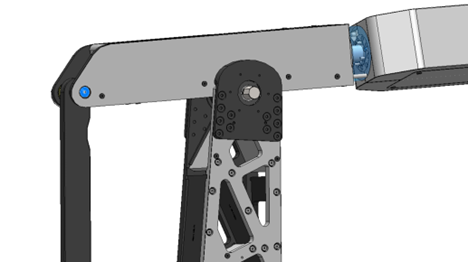

- Sichern Sie den Tragarm vor dem Abklappen und lösen Sie die Schraube der Verbindungsstelle zwischen Gestänge und Tragarm. Lassen Sie das Gestänge vorsichtig herunter (Vorsicht vor Quetschgefahr).

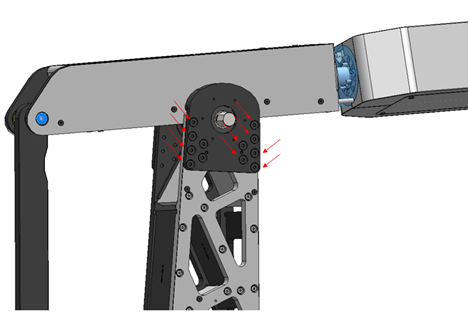

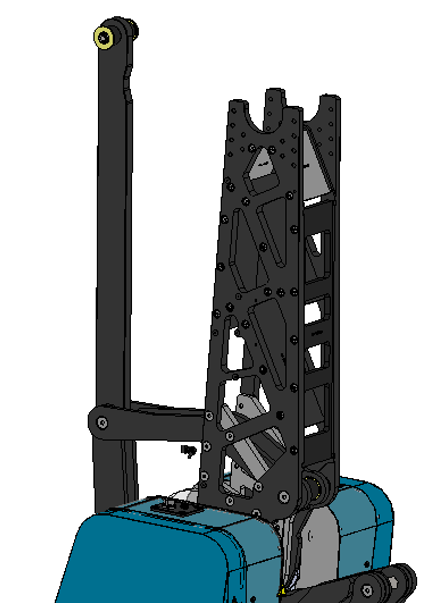

- Lösen Sie die Schrauben der beiden Flügel (Vorsicht! Der Tragarm ist jetzt frei vom Gesamtsystem) und nehmen Sie ihn nach oben heraus.

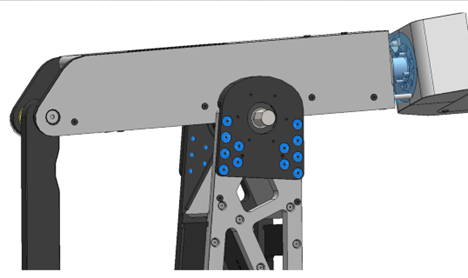

- Setzen Sie den neuen Tragarm ein und ziehen Sie die Sechskantschrauben an.

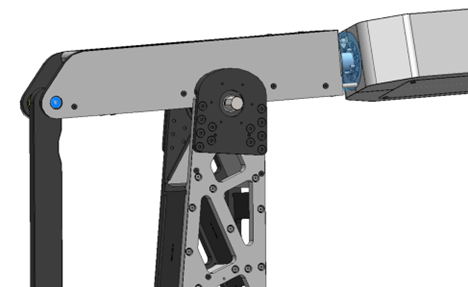

- Verbinden Sie den Tragarm mit dem Gestänge und ziehen Sie die Schrauben an (Vorsicht vor Quetschgefahr).
- Lösen Sie die Schrauben der beiden Flügel (Vorsicht! Der Tragarm ist jetzt frei vom Gesamtsystem) und nehmen Sie ihn nach oben heraus.
- Setzen Sie den Encoder vorsichtig auf die Welle und ziehen Sie die Innensechskantschrauben zur Befestigung an.
- Ziehen Sie die Madenschrauben mit einem 1,5mm Innensechskantschlüssel an (Vorsicht vor Runddrehen der Schrauben).
