In diesem Dokument befindet sich die Dokumentation zur Euromap67 - Schnittstelle
Allgemeine Hinweise
Unter folgendem Link ist eine Komplettbeschreibung der EUROMAP67-Schnittstelle erreichbar:
https://www.euromap.org/media/recommendations/67/2015/EU%2067_Ver_1.11_May2015.pdf
Vorgehen
Anschluss der EUROMAP-Schnittstelle
Signalbeschreibung zur Kommunikation HORST � Spritzgussmaschine
F�r die Signal�bertragung ist in der folgenden Tabelle 1 und Tabelle 2 die Exakte Pinbelegung auf HORST-Seite sowie Spritzgussmaschinen (SGM)-Seite beschrieben.
Auf HORST-seitig k�nnen diese direkt �ber die digitalen Ein- und Ausg�nge angesteuert werden. Die Sicherheitssignale m�ssen teilweise noch in der Software horstFX konfiguriert werden, damit diese die jeweilige Sicherheitsfunktion erhalten. Diese Signale sind in der Tabelle mit einem Hinweis gekennzeichnet. Die Konfiguration in horstFX ist in Kapitel 5 beschrieben
Eingangssignale HORST
Ausgangssignale HORST
Konfiguration Sicherheitssignale in horstFX
Sicherheits-Eingangssignale HORST
In der folgenden Abbildung ist die Konfiguration der Sicherheitseing�nge beschrieben.

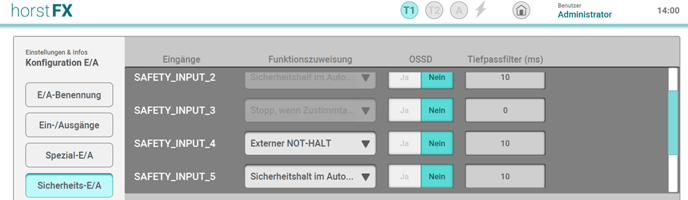

Konfiguration der Sicherheits-Eing�nge in horstFX
Wird das interne OSSD-Testsignal verwendet, dh. wenn f�r das Sicherheitssignal TA/TB an Klemme X4 angeschlossen sind, dann muss die Checkbox hierf�r aktiviert (Ja) werden. Der Tiefpassfilter ist dementsprechend nicht notwendig, sonst w�rde man das Signal rausfiltern.

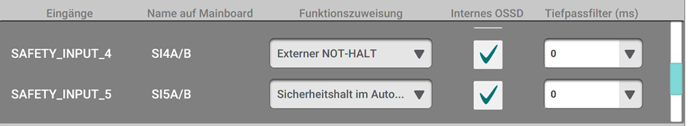

Konfiguration der Sicherheits-Eing�nge in horstFX (wenn Internes OSSD TA/TB, Klemme X4 verwendet)
Sicherheits-Ausgangssignale HORST
In der folgenden Abbildung ist die Konfiguration der Sicherheitsausg�nge beschrieben.
Konfiguration Sicherheitsausgang als Not-Halt in horstFX
Nachdem die Ein- und Ausg�nge korrekt zugewiesen wurden, muss die Konfiguration gespeichert werden. Nur dann wird diese auch auf die Steuerung �bertragen und aktiv.
Benennung der Ein- und Ausg�nge
Ab der Software-Version horstFX 2021.10 ist es m�glich die Ein- und Ausg�nge in horstFX so zu benennen, dass diese direkt den Bezeichnungen der EUROMAP-Schnittstelle entsprechen.

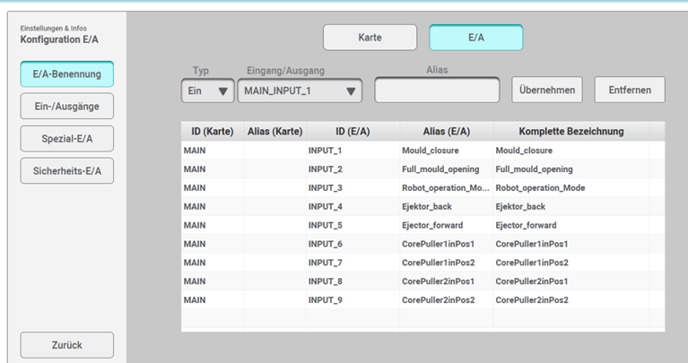

Benennung E-As in horstFX
