Montagehilfe f�r das Component Kit, um eine Maschine mit der mobilen Roboterbasis zu verbinden.
Allgemeine Hinweise

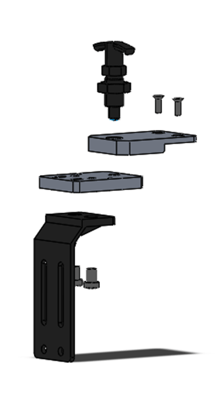

Montageteile
Ben�tigtes Werkzeug
- Inbusschl�ssel 4 und 8 mm
Vorgehen
Das Kit erlaubt eine wiederholgenaue Positionierung der mobilen Roboter Basis anhand zweier Flanschplatten, welche direkt an der Maschine oder der Wand montiert werden. Die Gegenst�cke (Zentrierplatte und Zentrierstift) werden an der MRB-Arbeitsplatte montiert.

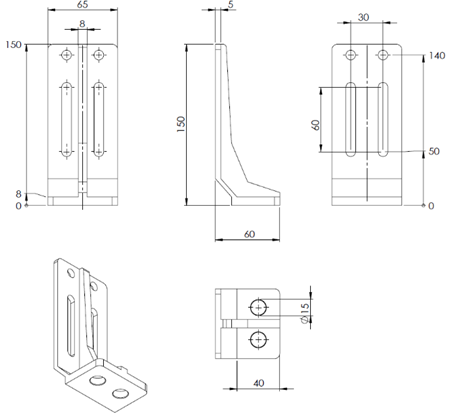

Winkel f�r Maschinenflansch � vertikale Montage

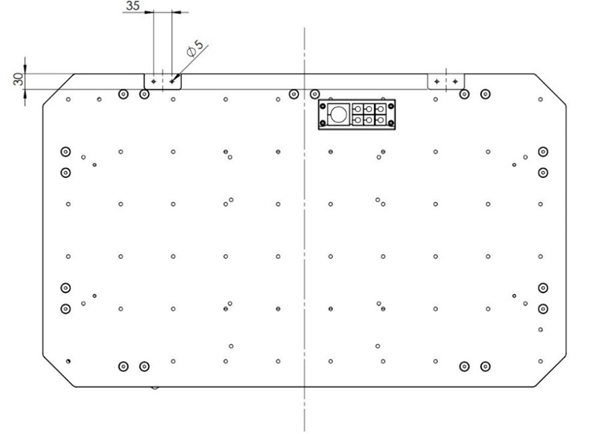

Ma�e Aussparung f�r Montagevorrichtung (g�ltig f�r MRB S, M und L)

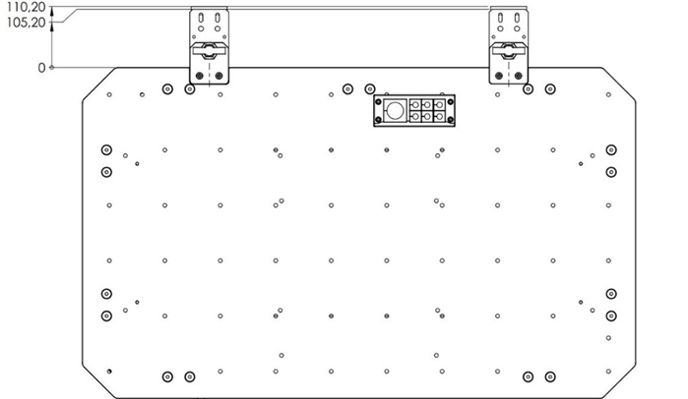

Ma�e Flanschplatte (horizontale Montage) und Maschinenflansch (vertikale Montage), g�ltig f�r MRB S, M und L

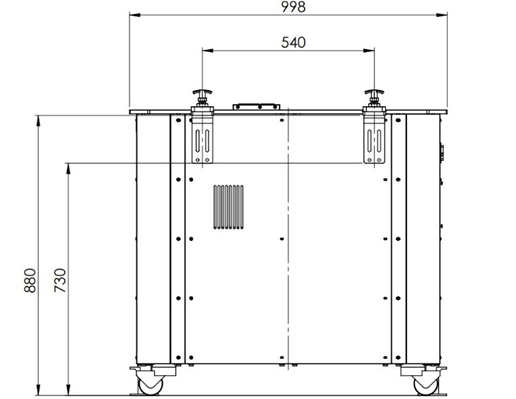

Ma�e Montagevorrichtung f�r Flanschplatten und Maschinenflansche MRB S

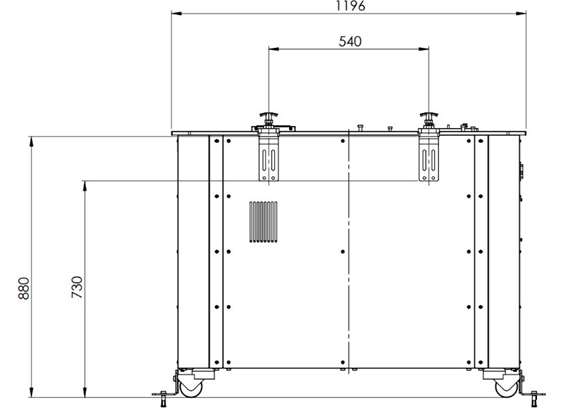

Ma�e Montagevorrichtung f�r Flanschplatten und Maschinenflansche MRB M

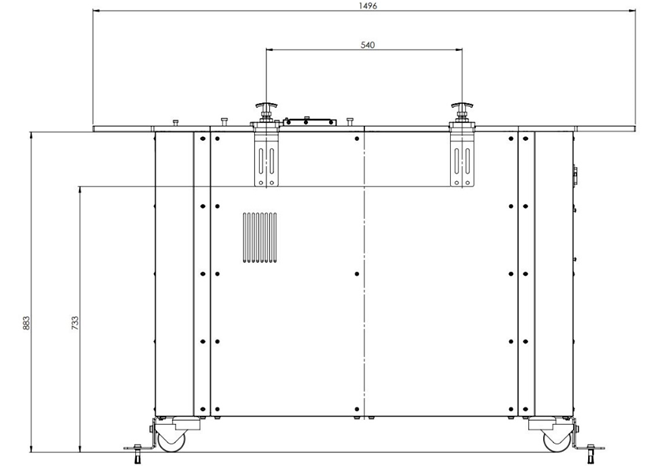

Ma�e Montagevorrichtung f�r Flanschplatten und Maschinenflansche MRB L
