      Component Kit (Machine Tending) Kabelschnittstelle

      EMCO, HURCO, ...

      EMCO Standard Handling Interface 828D

      Allgemeine Hinweise

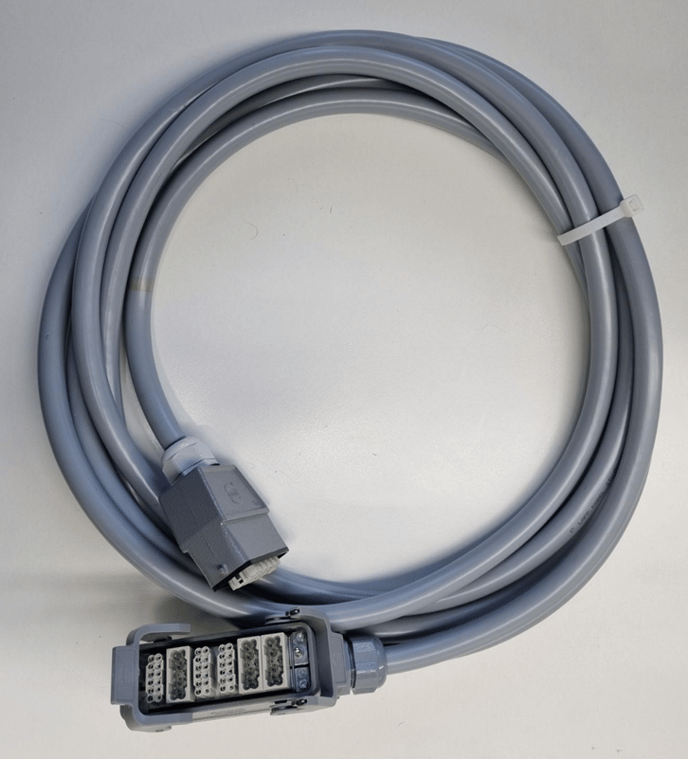

      Montageteile

      Vorgehen

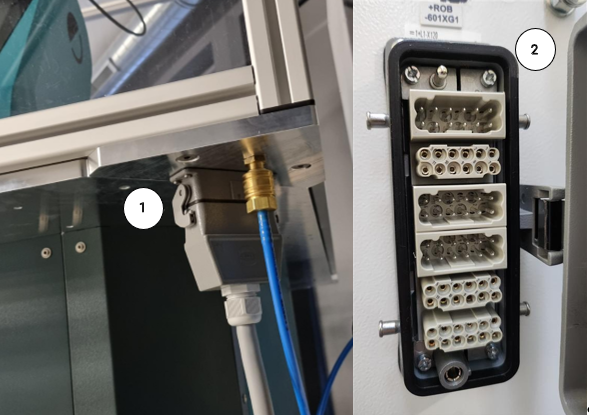

      Stellen Sie vor dem Einstecken der Schnittstelle sicher, dass Control sowie die Werkzeugmaschine stromlos sind. Stecken Sie anschlie�end das Schnittstellenkabel am Solution Kit (1) sowie der Werkzeugmaschine (2) ein.

      Schnittstellenbeschreibung

      Die Standard-E/A-Belegung der Schnittstelle ist in folgender Tabelle beschrieben:

      Weitere Informationen bez�glich der Schnittstelle sind der beigef�gten EMCO Anleitung �EMCO Standard Handling Interface 828D� zu entnehmen.

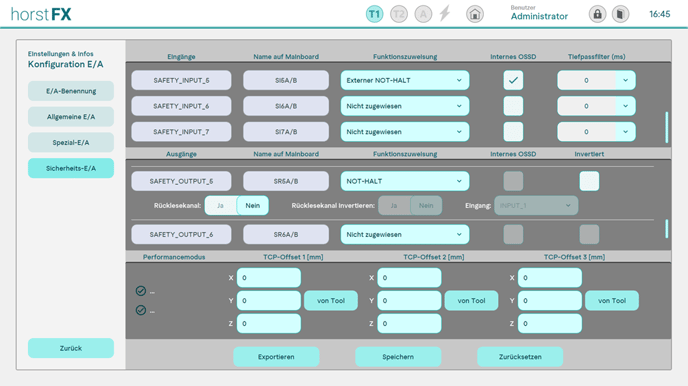

      Konfiguration in horstFX

      Die Sicherheits-E/A m�ssen wie folgt konfiguriert werden:

      • SI5A/B � Externer NOT-HALT � Internes OSSD
      • SR5A/B � NOT-HALT
